TaC Planetary Epi Susceptor

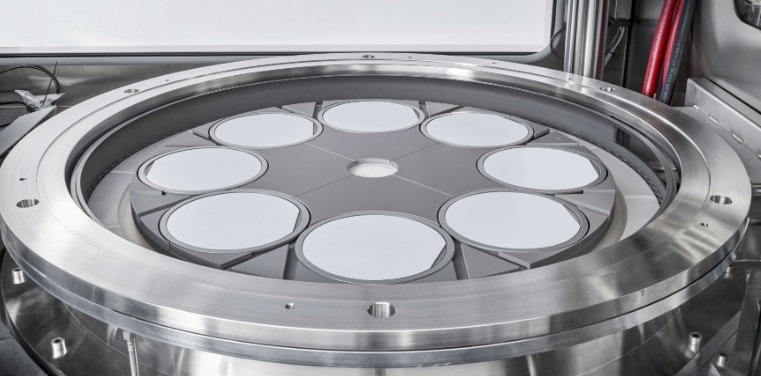

Aixtron Planetary Disk دھاتی-نامیاتی کیمیائی بخارات جمع کرنے (MOCVD) کے آلات میں ایک اہم اثر کرنے والا جزو ہے، جو بنیادی طور پر سلکان کاربائیڈ (SiC) ایپیٹیکسیل شیٹس کے بڑھنے کے عمل میں استعمال ہوتا ہے۔ اس کا بنیادی ڈھانچہ اعلی طہارت گریفائٹ مواد + ٹینٹلم کاربائیڈ (TaC) کوٹنگ کے جامع ڈیزائن کو اپناتا ہے۔

فوری تفصیل:

1. دیگر نام: Aixtron Planetary Disk، TaC کوٹڈ Planetary susceptor، SiC Epi susceptor Aixtron ری ایکٹر کے لیے

2. درخواست: اعلی کارکردگی والے سلکان کاربائیڈ (SiC)، گیلیم نائٹرائڈ (GaN) اور دیگر تیسری نسل کے سیمی کنڈکٹر ایپیٹیکسیل عمل کے لیے۔

3. بنیادی پیرامیٹرز:

ری ایکشن چیمبر کی کوٹنگ اتار چڑھاؤ کی آلودگی سے بچنے کے لیے ڈھانچہ 2000℃ پر مستحکم رہتا ہے۔

پیشگی گیسوں جیسے SiH₄ اور HCl کے کٹاؤ کے خلاف مؤثر مزاحمت۔ سبسٹریٹ پر سطح کے نقائص کو کم کرتا ہے۔

گریفائٹ +TaC جامع ڈھانچے کی تھرمل چالکتا SiC ویفر (SiC: 490 W/m·K) کے قریب ہے، جو تھرمل تناؤ کی وجہ سے ہونے والی جالی کی مسخ کو کم کرتی ہے۔

TaC کوٹنگ کی سطح کی کھردری <1μm ہے، جو مائیکرو پارٹیکلز کے گرنے سے روک سکتی ہے اور اپیٹیکسیل پرت کی سطح کے معیار کو یقینی بناتی ہے (عیب کی کثافت <0.5/cm²)۔

پروڈکٹ کا جائزہ

Aixtron Planetary Disk دھاتی-نامیاتی کیمیائی بخارات جمع کرنے (MOCVD) کے آلات میں ایک اہم اثر کرنے والا جزو ہے، جو بنیادی طور پر سلکان کاربائیڈ (SiC) ایپیٹیکسیل شیٹس کے بڑھنے کے عمل میں استعمال ہوتا ہے۔ اس کا بنیادی ڈھانچہ اعلی طہارت گریفائٹ مواد + ٹینٹلم کاربائیڈ (TaC) کوٹنگ کے جامع ڈیزائن کو اپناتا ہے:

گریفائٹ سبسٹریٹ: ری ایکشن چیمبر میں تھرمل فیلڈ کی یکساں تقسیم کو یقینی بنانے کے لیے بہترین تھرمل چالکتا (~130 W/m·K) اور اعلی درجہ حرارت کا استحکام (درجہ حرارت > 2000℃) فراہم کرتا ہے۔

ٹینٹلم کاربائیڈ کوٹنگ: گریفائٹ کی سطح ایک کیمیائی بخارات جمع کرنے (CVD) یا sintered عمل سے ڈھکی ہوتی ہے، عام طور پر 30-100um موٹی، ایک گھنی کیمیائی رکاوٹ بنتی ہے۔

ڈیزائن کو اعلی درجہ حرارت (1500-1700℃)، انتہائی corrosive (silane، HCl اور دیگر گیسوں) SiC epitaxial ترقی کے ماحول کے لیے موزوں بنایا گیا ہے، جس سے عمل کے استحکام اور ویفر کی پیداوار میں نمایاں بہتری آتی ہے۔

ٹینٹلم کاربائیڈ (TaC) اور سلکان کاربائیڈ (SiC) کوٹنگ کی کارکردگی کا موازنہ

پیداوار کی مطابقت

Aixtron G5 WW C اور نبی پلیٹ فارم کے مطابق، یہ 30 ویفرز/بیچ سے زیادہ کی صلاحیت کے ساتھ 6/8 انچ ویفر لے جا سکتا ہے۔

تکنیکی قدر اور صنعت کی اہمیت

گریفائٹ + ٹینٹلم کاربائیڈ لیپت سیاروں کے سسپٹر طویل مدتی اعلی درجہ حرارت کے عمل میں روایتی SiC کوٹنگ کے رکاوٹ کے مسئلے کو حل کرتا ہے:

لاگت کی اصلاح: استعمال کی اشیاء کے متبادل سائیکل کو بڑھانا اور ایک ٹکڑے کی ایپیٹیکسیل لاگت کو 20٪ سے زیادہ کم کرنا؛

پیداوار میں بہتری: ذرات کی آلودگی اور گرمی کی جگہ کے اثر کو کم کریں، اور اپیٹیکسیل شیٹ کی پیداوار کو 95٪ سے زیادہ کرنے کے لیے فروغ دیں۔

ونڈو کو وسیع کرنے کا عمل: اعلی شرح نمو (> 50μm/h) اور موٹی ایپیٹیکسیل تہوں کی حمایت کرتا ہے۔

جیسا کہ عالمی SiC صلاحیت کو 8 انچ تک اپ گریڈ کیا گیا ہے، یہ ٹیکنالوجی epitaxial consistency bottleneck کو توڑنے کے لیے ایک اہم راستہ ہوگا۔

سلیکن کاربائیڈ پاور ڈیوائس ایپیٹکسی

یہ 4H-SiC یکساں ایپیٹیکسیل نمو کے لیے موزوں ہے، جو 1200V سے اوپر ہائی وولٹیج MOSFET اور IGBT ڈیوائسز بنانے کے لیے استعمال ہوتا ہے۔

نئی انرجی گاڑیوں، فوٹو وولٹک انورٹرز، ریل ٹرانزٹ اور دیگر شعبوں کی مانگ میں اضافہ ہوا ہے۔

تیسری نسل کے سیمی کنڈکٹر کی ترقی

5G RF آلات اور ملی میٹر ویو کمیونیکیشن چپس کے لیے GaN-on-SiC heteroepitaxy عمل کو سپورٹ کرتا ہے۔

بنیادی فوائد کا خلاصہ:

TaC کوٹنگ روایتی SiC کوٹنگ سے اعلی درجہ حرارت، تھرمل مماثلت اور طویل زندگی میں سنکنرن مزاحمت کے لحاظ سے برتر ہے، خاص طور پر SiC epitaxial ترقی میں سلیکون بخارات کی افزودگی کے ماحول کے لیے موزوں ہے۔

شدید گرمی کے خلاف مزاحمت:

ری ایکشن چیمبر کی کوٹنگ اتار چڑھاؤ کی آلودگی سے بچنے کے لیے ڈھانچہ 2000℃ پر مستحکم رہتا ہے۔

کیمیائی مزاحمت:

پیشگی گیسوں جیسے SiH₄ اور HCl کے کٹاؤ کے خلاف مؤثر مزاحمت۔ سبسٹریٹ پر سطح کے نقائص کو کم کرتا ہے۔

تھرمل فیلڈ کی یکسانیت:

گریفائٹ +TaC جامع ڈھانچے کی تھرمل چالکتا SiC ویفر (SiC: 490 W/m·K) کے قریب ہے، جو تھرمل تناؤ کی وجہ سے ہونے والی جالی کی مسخ کو کم کرتی ہے۔

کم آلودگی کی پیداوار:

TaC کوٹنگ کی سطح کی کھردری <1μm ہے، جو مائیکرو پارٹیکلز کے گرنے سے روک سکتی ہے اور اپیٹیکسیل پرت کی سطح کے معیار کو یقینی بناتی ہے (عیب کی کثافت <0.5/cm²)۔
